氣動三片式球閥

氣動三片式球閥圖片

氣動三片式球閥

  • 閥門型號：Q611F，Q611H
  • 通徑規格：DN15～DN100
  • 結構形式：浮動直通式
  • 閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L
  • 公稱壓力：PN10、PN16、PN25、PN40、PN64
  • 適用溫度：-40℃ - 425℃
  • 應用范圍：蒸汽、氣體、液體、油品、腐蝕性介質
  • 產品特點：體積小，密封可靠，使用壽命長，拆裝簡單，維修方便

氣動三片式球閥簡介：

氣動三片式球閥是由三片式球閥與氣動執行器連接組成，采用三段式結構，
由左右兩片閥體與中間閥體組成，再用螺栓連接成一體，具有拆裝簡單維修方便等優點。
氣動三片式球閥根據作用形式分為雙作用和單作用，
單作用形式具有彈簧復位功能，可在遇到故障或沒有氣源時，自動歸位到開啟或關閉的狀態。
氣動三片式球閥通過壓縮空氣為動力源，帶動閥芯做0-90度的來回轉動，
即可實現對閥門的開關動作，在各個行業得到廣泛應用，是常見的控*閥門。

氣動三片式球閥優點：

1，采用三段式閥體，螺紋連接，結構緊湊，重量輕，從高真空至高壓力都可應用。
2，外形小巧，節約安裝空間，特別適用于機械體積小空間狹窄的工況當中。
3，螺紋三片式氣動球閥密封可靠，使用壽命長，開關動作迅速，檢修起來方便，易拆裝。
氣動三片式球閥零件材料：

左右：閥體 WCB、CF8、CF8M、CF3M
閥座：PEFE、PPL、304、316
球體：WCB、CF8、CF8M、CF3M
密封圈：聚四氟乙烯、金屬硬密封
中閥體：WCB、CF8、CF8M、CF3M
閥桿：2Cr13304、316、316L
填料壓蓋：WCB、CF8、CF8M、CF3M
可選附件：限位開關、定位器、電磁閥、減壓閥

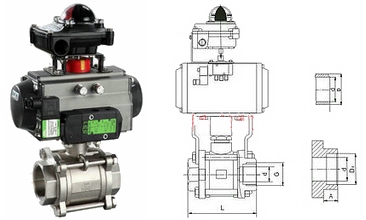

氣動三片式球閥結構圖
氣動三片式球閥結構圖
氣動三片式球閥技術參數：

公稱通徑 DN15～DN100(mm)
公稱壓力 PN1.0、1.6、2.5、4.0、6.4MPa
連接方式 內螺紋
氣源驅動 壓縮空氣4-6bar(可帶手輪)
溫度范圍
軟密封:-30～180℃；硬密封:-40～425℃
閥體結構 三片式球閥（開度可選）
密封材料 聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）
適用介質 氣體、液體、油類、腐蝕性介質等
閥體材質 開關模式（開關兩位控*），調節型（4-20mA信號）

三片式球閥與一片式、二片式的區別：
一片式球閥是一體式的，由一個塞頭將球體固定，
屬于整體式的閥體,常用于小尺寸的閥門。
二片式球閥為兩部分組成，由兩片閥體夾住球體固定的，維修相對復雜，
中間的螺絲松緊度很關鍵，關系到是否泄露的可能。
三片式球閥由左右兩片閥體與中間閥體組成，再由兩邊帶頸法蘭夾住，
其壓力比其他兩種球閥承受的壓力要高些。

一般情況下內絲球閥多用一片式或三片式，而三片式球閥

一般多為*鑄閥門，二片式多用于法蘭閥門。
